🛠️ 프로콘 펌프 설치 가이드 – 올바른 연결 방법

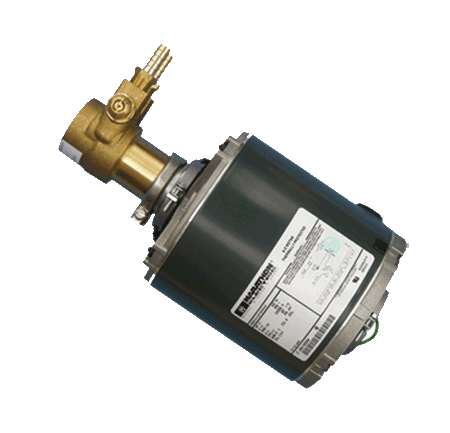

프로콘 펌프(Procon Pump) 는 커피 머신, 정수 시스템, 음료 디스펜서, 의료기기 등 다양한 분야에서 사용됩니다. 하지만 올바르게 설치하지 않으면 성능 저하, 소음, 누수 등의 문제가 발생할 수 있습니다.

이번 포스팅에서는 펌프를 올바르게 설치하는 단계별 가이드와 주의사항을 알려드립니다.

✅ 1. 설치 전 준비사항

1) 설치 위치 확인

펌프는 수평한 표면에 설치해야 하며, 진동과 소음을 최소화하기 위해 고무 패드를 사용하면 좋습니다.
주변 환경이 고온, 습기, 화학물질에 노출되지 않도록 주의하세요.

2) 사용 전 점검 사항

펌프 모델과 사용 환경(유량, 압력, 재질)이 적합한지 확인하세요.
전원 사양(전압, 주파수)과 모터 사양이 시스템과 호환되는지 점검하세요.

3) 필요한 도구 및 부품
🔧 설치 도구: 스패너, 드라이버, 테프론 테이프, 파이프 절단기, 압력계
🔩 연결 부품: 호스 또는 파이프, 나사형 피팅, 체크 밸브(Check Valve), 차단 밸브(Shut-Off Valve)

💡 TIP:

체크 밸브는 역류를 방지하며, 차단 밸브는 유지보수 시 유체 흐름을 차단할 수 있게 합니다.
호스 연결 시 테프론 테이프를 사용하여 누수를 방지하세요.

⚙️ 2. 설치 단계별 가이드

1단계: 펌프 및 모터 결합

직결식(Direct Drive): 펌프와 모터를 직접 연결하여 설치가 간단합니다.
벨트 구동식(Belt Drive): 벨트를 사용하여 모터와 펌프를 연결하므로 고출력 시스템에 적합합니다.

📌 설치 방법:

펌프와 모터의 축(shaft) 이 정확히 정렬되도록 합니다.
커플링(coupling) 또는 벨트(belt) 을 사용하여 안정적으로 고정합니다.
나사를 조여 단단히 고정하지만, 과도한 조임은 축에 손상을 줄 수 있으므로 주의하세요.

2단계: 입수(Inlet) 및 출수(Outlet) 연결

펌프의 입수구(Inlet) 는 유체가 들어오는 부분이며, 출수구(Outlet) 는 유체가 배출되는 부분입니다.
프로콘 로터리 베인펌프의 경우 입수구는 보통 펌프 하단, 출수구는 펌프 상단에 위치합니다.

📌 연결 방법:

입수구(Inlet):
- 흡입관에 체크 밸브를 설치하여 역류를 방지하세요.
- 흡입관은 펌프와 최대한 짧고 직선으로 연결하여 압력 손실을 최소화하세요.
출수구(Outlet):
- 배출관에 차단 밸브와 압력계를 설치하여 유량과 압력을 모니터링하세요.
- 배출관 연결 시 테프론 테이프를 사용하여 누수를 방지하세요.

💡 TIP:

RO 시스템에서는 고압 호스를 사용하여 파손을 방지하세요.
커피 머신에서는 식품 등급(Food-Grade) 호스를 사용해야 합니다.

3단계: 전원 및 모터 연결

전원 연결 시 반드시 전원을 차단한 상태에서 작업하세요.
AC 모터와 DC 모터의 전원 연결 방식은 다를 수 있으므로, 모터 사양서를 참고하세요.

📌 전원 연결 방법:

전기 배선을 모터의 터미널 블록(Terminal Block) 에 연결합니다.
전선은 색상별로 정확히 연결하며, 접지선(Earth Ground)을 반드시 사용하세요.
전원 스위치를 통해 전원을 ON/OFF 할 수 있도록 구성하세요.

💡 TIP:

전기 작업 시 반드시 절연 장갑을 착용하세요.
과전류를 방지하기 위해 퓨즈(Fuse) 또는 회로 차단기(Circuit Breaker) 를 설치하세요.

4단계: 초기 테스트 및 시운전(Start-Up)

설치가 완료되면 펌프가 정상 작동하는지 테스트해야 합니다.

📌 시운전 단계:

전원 연결 전:
- 흡입관과 배출관에 유체가 채워졌는지 확인하세요.
- 프로콘 로터리 베인펌프는 자흡식(Self-Priming)이지만, 초기 사용 시에는 펌프 내부에 유체를 채워 공기 배출을 도와주세요.
전원 연결 후:
- 전원을 켜고 펌프가 소음 없이 부드럽게 작동하는지 확인하세요.
- 압력계를 통해 압력이 적절한지 점검하세요.
- 유량이 안정적으로 유지되는지 확인하세요.

💡 문제 발생 시 점검 사항:

소음이 크다면: 축 정렬 불량, 베인 마모, 또는 흡입관의 공기 유입을 점검하세요.
유량이 낮다면: 흡입관 막힘, 필터 오염, 압력 손실을 확인하세요.
누수가 발생하면: 연결부의 테프론 테이프와 피팅의 조임 상태를 점검하세요.

⚡ 3. 설치 시 주의사항

✔ 1) 입수구와 출수구의 방향을 정확히 구분하세요.
✔ 2) 흡입관은 최대한 짧고 직선으로 설치하여 압력 손실을 최소화하세요.
✔ 3) 전원 연결 시 반드시 전원을 차단한 상태에서 작업하세요.
✔ 4) 펌프와 모터의 축이 정확히 정렬되었는지 확인하세요.
✔ 5) 초기 사용 시 펌프 내부에 유체를 채워 공기 배출을 도와주세요.

💡 TIP:

RO 시스템에서는 고압으로 인한 파손을 방지하기 위해 안전 밸브(Safety Valve) 를 설치하세요.
커피 머신에서는 안정적인 수압 유지와 소음을 최소화하기 위해 고품질 호스와 피팅을 사용하세요.

🔧 4. 자주 발생하는 설치 오류와 해결 방법

문제	원인	해결압범
펌프가 작동하지 않음	전원 연결 불량, 모터 고장	전원 연결 상태 및 모터 점검
유량이 낮거나 불안정함	흡입관 막힘, 공기 유입, 필터 오염	흡입관 청소 및 필터 교체
소음이 크고 진동이 발생함	축 정렬 불량, 베인 마모, 흡입관의 공기 유입	축 정렬 조정, 베인 교체, 공기 유입 차단
압력이 너무 낮거나 높음	압력 조절 밸브 불량, 배출관 막힘	압력 밸브 점검 및 배출관 청소
누수 발생	피팅 불량, 테프론 테이프 미사용, 조임 불충분	피팅 교체, 테프론 테이프 사용, 조임 상태 점검

💡 5. 설치 후 유지보수 및 관리

🔧 정기 점검 항목:

매월: 흡입관과 배출관의 상태를 점검하세요.
분기별: 압력계와 유량계를 점검하여 성능을 유지하세요.
매년: 베인(Vane) 및 O-링(O-Ring) 을 교체하여 내구성을 유지하세요.

💡 TIP:

로터리 베인펌프는 무급유(Oil-Free) 설계로 별도의 윤활이 필요하지 않지만, 베인의 마모 상태를 주기적으로 점검하세요.
기어펌프(Gear Pump) 는 윤활유가 필요하므로 규정된 윤활유를 사용하세요.

📝 6. 펌프 설치 시 필수 체크리스트

✅ 1) 사용 환경과 펌프 모델이 적합한지 확인했는가?
✅ 2) 입수구와 출수구가 올바르게 연결되었는가?
✅ 3) 전원 연결 시 안전 규정을 준수했는가?
✅ 4) 설치 후 초기 테스트와 시운전을 완료했는가?
✅ 5) 누수, 소음, 진동 등의 이상 현상이 없는가?
